TD處理對(duì)模具的要求

1.模具材料條件

TD處理實(shí)質(zhì)上是在高溫下鹽浴中提供過(guò)剩 Vandiun高子和鋼中析出活性游離碳之間的化學(xué)反應(yīng)。故基體鋼中要提供足夠的游高碳含量,還要能適應(yīng)處理的溫度。所以能TD處理的鋼必須含有至少0.3%的“C”和約在900-1000C的溫度下能奧氏體化(即能淬硬）如果該碳含量過(guò)低,則涂層無(wú)法形成;如果鋼的最大的奧氏體化溫度只有800~900°C,TD處理的溫度則會(huì)完全損壞鋼的微觀結(jié)構(gòu)。

要避免使用水淬鋼(碳鋼類)和油淬鋼(油鋼、軸承鋼等),此類鋼不合適做TD處理涂層。

不銹鋼也不合適做TD處理涂層。

高淬透性工具鋼是首選,SKD11系列高碳高鉻的工具鋼是TD涂層中最常見的鋼材,具體的牌號(hào)包括但不限于:SKD11、D2、DC53、SLD、KD11MAX、XW-42、A88、K110、Cr12MoV等。

硬質(zhì)合金(鎢鋼)可以做TD處理涂層。

ps:相同含碳量國(guó)產(chǎn)材料耐磨性能與進(jìn)口材料差別不大，但是變形量及熱處理性能不及進(jìn)口材料

 建議模具廠商對(duì)材料入檢時(shí)應(yīng)出具《材質(zhì)成份證明》

和勝金屬擁有德國(guó)Spectro材質(zhì)光譜分析儀，為TD處理品質(zhì)提供了有力保障。

2.模具前期熱處理?xiàng)l件

TD處理與模具加工流程中的配合

推薦前期熱處理?xiàng)l件：高溫淬火+高溫回火。標(biāo)準(zhǔn)的熱處理工藝能減少TD處理后模具的變形量。

3、模具機(jī)械加工條件(設(shè)計(jì))

n  避免補(bǔ)焊，尤其不同種材質(zhì)焊接，焊接時(shí)要嚴(yán)格按工藝操作,要去除焊接應(yīng)力.

n  避免內(nèi)尖角、直角設(shè)計(jì)，保證3-5以上的R角過(guò)渡

n  避免加工變形

n  避免孔壁過(guò)薄

n  避免前期熱處理開裂

n  避免表面瑕疵、碰傷

n  模具工作面拋光▽0.8以下

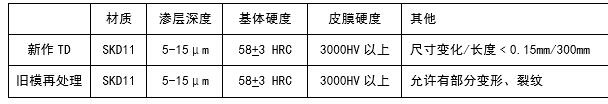

 4.TD處理品質(zhì)：（皮膜厚度、皮膜硬度、基體硬度）

TD處理實(shí)力廠家——和勝金屬

• 2004年和勝與日本TOCALO株式會(huì)社技術(shù)合作，國(guó)內(nèi)獨(dú)家引進(jìn)日本全套TD處理技術(shù)

• 15年汽車五金沖壓模具TD處理實(shí)戰(zhàn)經(jīng)驗(yàn)

• ERP系統(tǒng)管理生產(chǎn)、標(biāo)準(zhǔn)化工藝生產(chǎn)流程

• ISO9001質(zhì)量管理體系認(rèn)證、國(guó)家級(jí)高新技術(shù)企業(yè)

• 日本技術(shù)專家團(tuán)隊(duì)全方位TD處理技術(shù)指導(dǎo)

• 全國(guó)6大工廠、6大代表處，為您提供更便捷服務(wù)

• 高品質(zhì)TD處理，眾多汽車模具、零部件沖壓廠商的共同選擇

選擇和勝，讓您更安心！

技術(shù)咨詢電話：0755-2962 3781
