TD處理的應(yīng)用案例

為解決沖壓模具在生產(chǎn)過(guò)程中出現(xiàn)的容易拉傷問(wèn)題，必須對(duì)模具表面進(jìn)行強(qiáng)化處理，其中TD表面超硬化處理是最適合和實(shí)用的手段之一。

TD處理主要解決工模具與工件或工件與工件之間拉傷或磨損問(wèn)題。

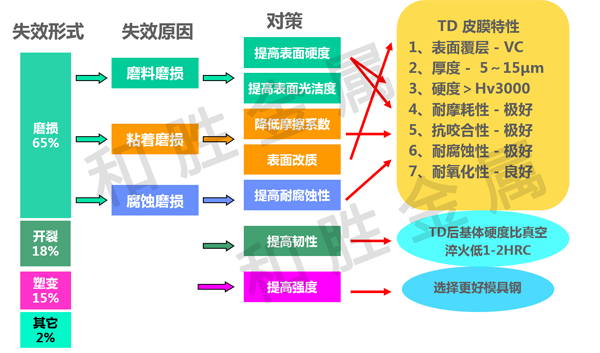

沖壓模具失效原因和對(duì)策

TD處理應(yīng)用案例

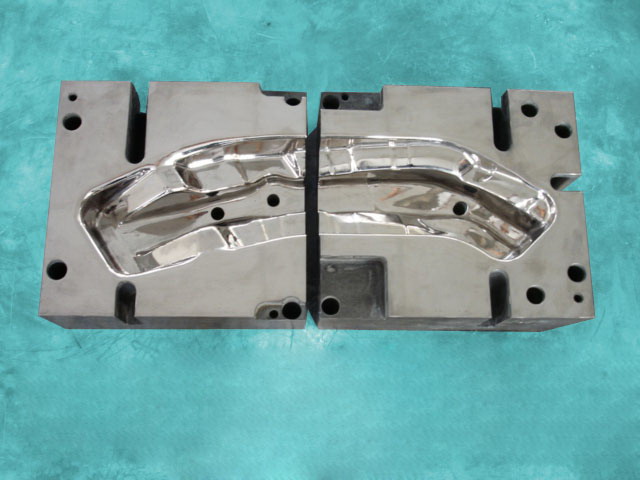

	汽車部品沖壓模		原狀	改善后
	客戶：W社 部品： 凸模、凹模、壓邊模 被加工材：specc440 料厚：t=6.0mm	鋼種	SKD11	SKD11
		硬度	60HRC	60HRC
		表面處理	CVD	TD處理
		壽命	約6000 shot	195000 shot
		失效原因	拉傷	繼續(xù)使用

TD處理應(yīng)用場(chǎng)景

不銹鋼成型、鋼管成形、彎曲模、冷擠壓模具、折彎模具、 拉伸凹模、沖孔沖頭

冷鍛、熱鍛、冷軋軋輥成型、壓鑄鑄銷、切刀片、精沖模、擴(kuò)管模、液壓成型模具

以及任何其它產(chǎn)生易磨損、拉傷或粘附的場(chǎng)合

TD處理廠家咨詢電話：0755-29623781
